Дренажные насосы TOP: устройство, характеристики и области применения

Дренажные насосы TOP предназначены для отвода чистой и слабозагрязненной воды из подвалов, котлованов, дренажных колодцев и ёмкостей. Разбираемся в устройстве оборудования, характеристиках и правилах эксплуатации.

Дренажные насосы применяются там, где необходимо быстро удалить накопившуюся воду с определённой территории или из ёмкости. Такое оборудование востребовано при осушении подвалов, приямков, резервуаров, дренажных колодцев и других объектов.

дренажные насосы top относятся к погружному типу оборудования и предназначены преимущественно для перекачивания чистой воды. Серия включает несколько моделей с различной производительностью и напором, поэтому при выборе необходимо учитывать конкретные условия работы.

ДРЕНАЖНЫЕ НАСОСЫ ТОР: ДЛЯ ЧЕГО ИСПОЛЬЗУЮТСЯ

Главная задача дренажного насоса — удалить воду из места, где ее накопление мешает эксплуатации объекта. В отличие от насосов для канализации, дренажные модели предназначены прежде всего для воды с небольшим количеством загрязнений или вообще без них.

Оборудование такого типа может применяться для:

• осушения подвалов и погребов;
• удаления воды из котлованов;
• откачивания жидкости из дренажных колодцев;
• опорожнения различных резервуаров;
• отвода дождевой воды;
• осушения бассейнов;
• перекачивания воды при хозяйственных работах;
• организации временного водоотвода на строительной площадке.

При этом конкретное назначение определяется допустимым размером твердых частиц, температурой жидкости, глубиной погружения и другими характеристиками конкретной модели.

КАК УСТРОЕН ДРЕНАЖНЫЙ НАСОС

Дренажный насос представляет собой компактный погружной электронасос. Его основные элементы находятся внутри герметичного корпуса, который погружается непосредственно в воду.

В конструкции обычно присутствуют электродвигатель, рабочее колесо, гидравлическая камера, всасывающая часть, вал, механическое уплотнение и электрический кабель.

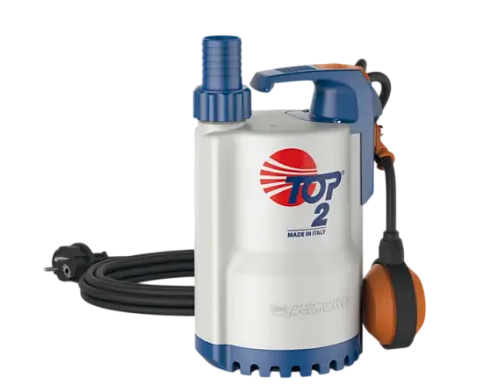

В серии TOP для разных элементов применяются технополимер, нержавеющая сталь и износостойкие материалы. В частности, в моделях TOP 1–3 используется рабочее колесо из Noryl, а корпус отдельных узлов выполнен из технополимера или нержавеющей стали.

Такое устройство позволяет разместить насос непосредственно в емкости или затопленном помещении, после чего вода через нижнюю часть поступает в гидравлическую камеру и выводится через напорный патрубок.

ПрИНЦИП РАБОТЫ

После включения электродвигатель приводит в движение рабочее колесо. Возникающее при вращении движение жидкости создает необходимое давление, благодаря которому вода поступает в напорный трубопровод.

Поскольку насос погружается непосредственно в воду, отдельная длинная всасывающая магистраль ему не требуется. Это упрощает временное осушение помещений, котлованов и емкостей.

Для автоматизации работы некоторые варианты оснащаются поплавковым выключателем. При изменении уровня воды поплавок меняет свое положение и управляет включением или отключением двигателя. Такая схема позволяет насосу работать без постоянного ручного контроля.

Производительность и напор

При выборе дренажного оборудования важно различать два основных параметра — производительность и напор.

Производительность показывает, какой объем жидкости насос способен переместить за определенный промежуток времени. Она может указываться в литрах в минуту или кубических метрах в час.

Напор характеризует способность оборудования перемещать воду на определенную высоту с учетом сопротивления трубопровода.

Для серии TOP максимальная производительность в зависимости от модели достигает 360 л/мин, а максимальный напор — 15,5 м. При этом конкретные рабочие значения отличаются между моделями, поэтому ориентироваться только на максимальный показатель всей серии неправильно.

Например, если вода должна перемещаться по длинному шлангу и подниматься на несколько метров вверх, фактический расход будет отличаться от значения, указанного как максимальная производительность.

Почему максимальная производительность не является рабочей

В технических характеристиках насосов обычно указывается предельная подача при определенных условиях. В реальной системе появляются дополнительные сопротивления.

На результат влияют:

• высота подъема воды;
• длина напорного шланга;
• внутренний диаметр трубопровода;
• количество поворотов;
• соединительные элементы;
• фильтры и клапаны;
• перепад высот между насосом и точкой сброса.

Поэтому при проектировании системы необходимо учитывать рабочую точку, а не выбирать оборудование только по максимальному количеству литров в минуту.

Глубина погружения

Еще один важный параметр — допустимая глубина установки.

Для моделей TOP 1–3 максимальная глубина погружения составляет до 3 м, а для TOP 4–5 — до 5 м при условии использования кабеля соответствующей длины. Допустимая температура жидкости для постоянной эксплуатации указана до +40 °C.

Эти значения нельзя рассматривать как универсальные для любых дренажных насосов. При выборе конкретного оборудования необходимо ориентироваться на техническую документацию соответствующей модели.

Автоматическая работа с поплавком

Поплавковый выключатель особенно удобен при осушении помещений и емкостей, где уровень воды постепенно изменяется.

Когда вода поднимается, поплавок занимает определенное положение и замыкает цепь управления. После снижения уровня он возвращается обратно и отключает насос.

Это позволяет автоматизировать процесс и снизить вероятность продолжительной работы оборудования без достаточного количества воды вокруг него.

При монтаже необходимо обеспечить свободное перемещение поплавка. Если он зажат между стенкой емкости, трубой или другим предметом, автоматическое управление может работать неправильно.

Насосы для чистой и загрязненной воды

Дренажный насос нельзя автоматически считать оборудованием для любых сточных вод. Важное значение имеет размер и характер твердых включений.

Серия TOP относится к дренажным насосам для чистой воды. Поэтому если в жидкости присутствуют крупные волокнистые материалы, песок, ил, бытовой мусор или другие твердые частицы, необходимо использовать оборудование, рассчитанное на такие условия.

Для канализационных стоков применяются специальные фекальные насосы с другой конструкцией проточной части. Подмена одного типа оборудования другим может привести к засорению или повреждению гидравлической части.

Как подобрать подходящую модель

Начинать подбор стоит с определения реальной задачи. Сначала необходимо установить, какую воду предстоит перекачивать и насколько она загрязнена.

Затем рассчитывают требуемую производительность. Если требуется быстро осушить большой объем, понадобится соответствующий запас по подаче.

Следующий этап — расчет напора. Нужно определить высоту от уровня воды до точки сброса и учесть потери в шланге или трубопроводе.

Также проверяют:

• допустимую глубину погружения;
• температуру жидкости;
• размер возможных твердых частиц;
• напряжение электросети;
• длину электрического кабеля;
• способ автоматического включения;
• минимальный уровень, до которого можно опустить воду.

Такой подход позволяет подобрать насос исходя из реальных условий, а не только по мощности двигателя.

Особенности установки

Перед установкой необходимо убедиться, что напорный трубопровод имеет подходящий диаметр и надежно закреплен. Шланг не должен перегибаться, поскольку это увеличивает сопротивление потоку.

Электрическое соединение должно соответствовать требованиям безопасности для оборудования, работающего во влажной среде. Самостоятельно изменять конструкцию кабеля или защитных элементов без предусмотренных производителем процедур не следует.

Насос также не стоит опускать за пределы разрешенной глубины. При работе с поплавковым выключателем необходимо оставить достаточно пространства для его свободного движения.

Обслуживание

После завершения работы насос желательно очистить от загрязнений. Особенно это актуально, если оборудование использовалось в воде, содержащей ил или мелкие частицы.

Периодически следует проверять состояние кабеля, корпуса, соединений и напорного шланга. Если появились необычный шум, вибрация, снижение производительности или перебои при запуске, дальнейшую эксплуатацию лучше прекратить до выяснения причины.

Для длительного хранения насос необходимо очистить и просушить в соответствии с инструкцией конкретной модели.

Итог

Дренажные насосы TOP предназначены для задач, связанных с откачиванием воды из подвалов, котлованов, резервуаров, дренажных колодцев и других объектов. Это погружное оборудование, которое работает непосредственно в перекачиваемой жидкости и может оснащаться поплавковым механизмом автоматического управления.

При выборе важно учитывать не только производительность, но и требуемый напор, глубину погружения, характеристики воды, температуру жидкости и условия монтажа. Особенно важно не путать дренажные модели для чистой воды с насосами, предназначенными для канализационных стоков.

Грамотно рассчитанная система позволяет использовать возможности насоса без избыточной нагрузки и организовать эффективный отвод воды в соответствии с конкретными условиями эксплуатации.
